甘肃合水公寓楼电地暖采暖系统
来源:安邦电地暖网  浏览次数:12528  日期:2013年6月01日

    概要:甘肃省庆阳市合水四套公寓楼房安装家庭电地暖采暖系统,由安邦的技术人员到现场勘察测量后,墙体为实心砖整砌,外墙面贴瓷砖;在毛坯房未装修的基础上安装发热电缆电地暖。甘肃冬日天气特别寒冷,昼夜温差较大,综合因素的考虑安装技术人员帮客户设计采用混凝土回填式安装发热电缆电地暖。客厅、卧室、走道等安装发热电缆130W/平方米,卫生间140W/平方米,以保证室内温暖舒适的环境。



建设中的公寓楼


    数量:四套公寓楼房,每套320平方,合计实际安装面积1280平方米。
    使用材料:安邦双导发热电缆,型号ABV0012800 TXLP/2R/17;智能温度控制器;地暖感温探头;地暖专用保温板;地暖专用反射膜;钢丝网、地暖专用铝箔胶带、卡钉等。

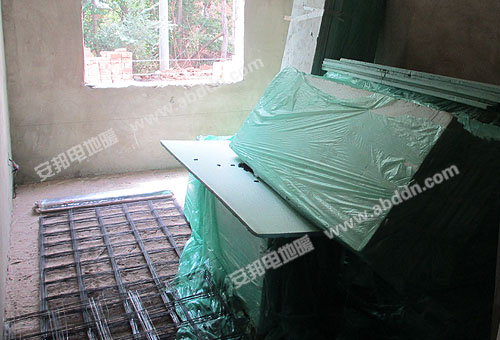

材料进场



    铺设方式:混凝土回填式安装(电地暖湿式铺装)
    铺设步骤:
   (1)清理施工现场;测量地面及踢脚线的整体平整度,并把水平线标在每个房间的墙面上,用1:3水泥沙拌匀找平,确保所有房间地面在同一水平线上。

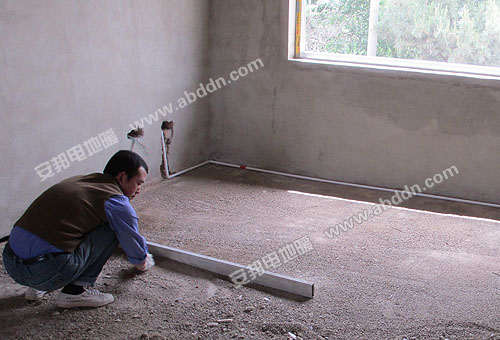

地面找平

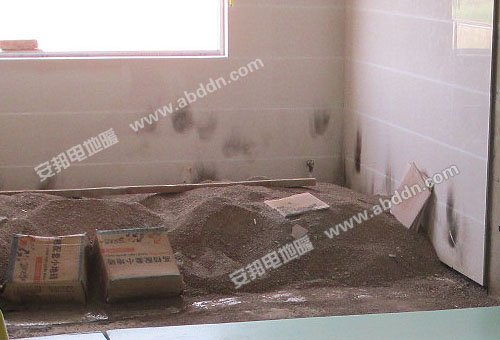

找平用的水泥砂


   (2)铺设绝缘保温层:将聚苯乙烯保温板铺设在平整的结构面上。电地暖地面保温层铺设时应切割整齐,保温板间不得有间隙,并用胶带黏接平整。

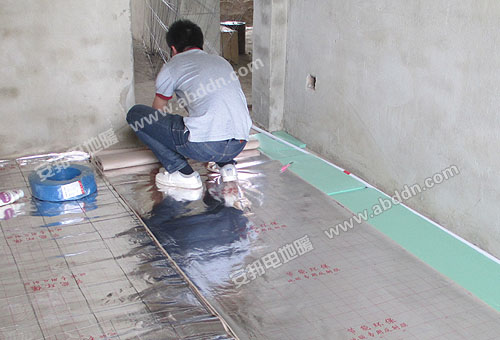

铺设保温层


   (3)铺设反射膜:铺设反射膜时,必须平整覆盖整个保温板面,并用胶带固定。



铺设反射膜


   (4)铺设钢丝网:将钢丝网铺设在反射膜上,接头处应用卡钉固定,钢丝网之间搭接并绑扎固定。

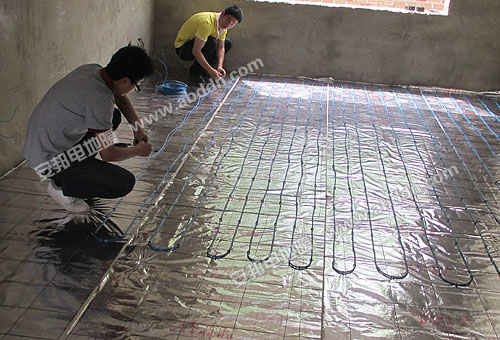

铺设铁丝网和发热电缆


   (5)铺设发热电缆:发热电缆按照已设定的要求间距铺设在钢丝网上,用卡钉将发热电缆固定在钢丝网上。发热电缆铺设时,必须保持距离墙面15厘米以上。

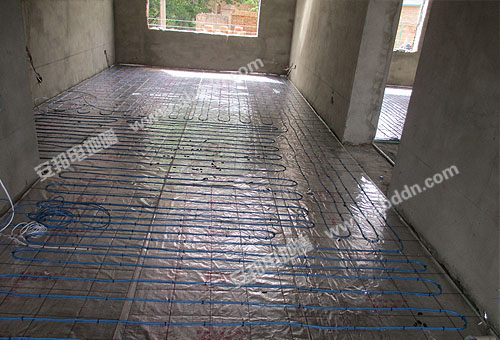

发热电缆安装完成

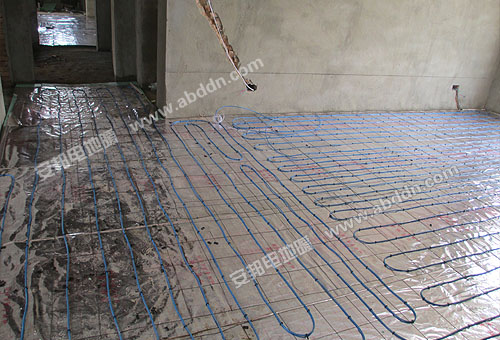

发热电缆安装完成


   (6)填充浇注混凝土层:混凝土层的填充层厚度应在35mm左右且均匀,混凝土浇注后用木制工具轻轻夯实,填充层完工后48小时内不许踩踏,填充层施工完毕后的地面严禁剔凿、重载。

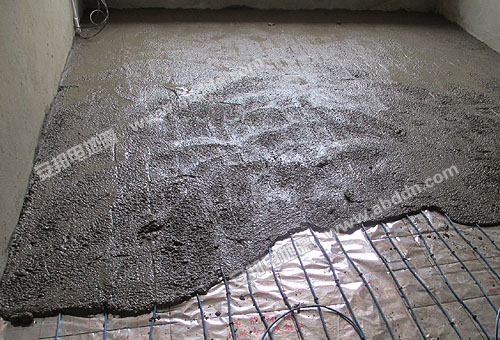

覆盖3.5cm左右的混凝土层



相关信息:家庭电地暖 湿式电地暖安装流程图 屏蔽型双导发热电缆 TXLP/2R双导发热电缆 电地暖发热电缆安装技术手册



安邦电地暖提示:本公司案例均为现场所拍摄的真实照片;由于现场拍摄条件的限制,部分照片会产生色差,敬请谅解!
