电地暖发热电缆安装技术手册
来源:安邦电气集团有限公司  浏览次数:16613  日期:2012年11月20日

目录
一、系统概述
安邦发热电缆低温辐射供暖系统
二、系统介绍
1、发热电缆低温辐射供暖系统的工作原理及组成
2、安邦发热电缆低温辐射供暖系统的主要优点
3、安邦发热电缆低温辐射供暖系统的运行费用分析
4、发热电缆低温辐射供暖系统的功能特点
5、几种采暖方式的综合比较
6、发热电缆低温辐射供暖方式的不足
7、采用发热电缆低温辐射供暖方式应注意的问题
8、发热电缆供暖系统的应用范围
三、发热电缆低温辐射供暖系统设计指南
1、设计标准和依据
2、设计实例
四、温度控制设计
1、温度方案选择
2、温控器型号选择
五、主要辅材
1、绝热层
2、反射层
3、钢丝网
4、电缆固定材料
5、填充层
6、穿管材料
六、电气设计
1、设计依据
2、设计说明
3、电气设计步骤
4、低压配电设备的选型
5、配电线路的设计
6、电路控制形式图图例
七、施工安装与调试
1、施工条件
2、施工程序
3、施工方法
4、系统运行调试
5、发热电缆的维护
6、对于实木地板铺设发热电缆的施工要求
安邦发热电缆--管道保温系统
一、系统特点
二、应用范围
三、设计指南
1、确定热负荷
2、电缆选型
3、系统设计
四、安装指南
1、安装要点
2、安装程序
安邦发热电缆--道路化雪系统
安邦发热电缆--屋檐、天沟化雪系统
安邦发热电缆--土壤加热系统
安邦发热电缆--卫生间用发热电缆系统



内容

一、安邦发热电缆低温辐射供暖系统概述
    安邦发热电缆低温辐射供暖系统是以电力为能源、发热电缆为发热体,将100%的能源转换为热能,通过采暖房间的地面(或墙面、顶面)以温热辐射的形式,把热量送入房间。传导、对流和辐射三种热量传递方式中人们对热辐射的感觉最为良好,因此,发热电缆低温辐射供暖系统是世界暖通工程界公认的最理想、最先进的采暖方式之一。该系统以其寿命长 、无污染、节能、易施工、可实现分时控制、投资费用低、管理方便、卫生舒适等优势成为建筑采暖市场的又一新兴方式。



发热电缆电地暖图



二、发热电缆低温辐射供暖系统介绍
1、发热电缆低温辐射供暖系统的工作原理及组成
1.1 工作原理
    发热电缆低温辐射供暖系统的工作原理是发热电缆通电后,工作温度为40~60℃,通过地面(或墙面、顶面)作为散热面,以少部分对流换热加热周围空气的同时,大部分热量向四周的围护结构、物体、人体以辐射方式传递,围护结构、物体和人体吸收了辐射热后,其表面的温度升高,从而达到提高并保持室温的目的。安邦发热电缆低温辐射供暖系统的辐射换热量约占总换热量的60%以上。
    通过铺设于地板内地温控头或温控器内的室温探头,由房间温控器控制温度。当室内温度达到设定值后,温控器开始停止运作,断开发热电缆的电源,发热电缆停止加热,当室内温度低于温控器设定值时,温控器又开始启动,接通发热电缆的电源,发热电缆开始加热,这样往复运行。
1.2 系统组成
    安装于房间内的安邦发热电缆低温辐射供暖系统由以下设备及材料组成:
    安邦发热电缆;温控器;保温隔热材料;真空聚酯镀鋁膜;钢丝网(镀锌铁丝网);固定带(绑扎带);膨胀缝;填充层;其他辅料
2、安邦发热电缆低温辐射供暖系统的主要优点
    1) 实现绿色环保采暖
    2) 节约能源
    3) 节约水源
    4) 节约土地
    5) 充分利用电力能源
    6) 建设安装成本低于其他供暖系统
    7) 施工周期缩短
    8) 采暖舒适度高
    9) 维护费用低
    10) 安装寿命长
    11) 解决了物业收费难的问题
    12) 使用操作简单
    13) 运行费用低
3、安邦发热电缆低温辐射供暖系统的运行费用分析
举例:
    北京地区的节能住宅(按民用建筑节能设计标准实施)的耗热量指标为20.6w/㎡,采暖天数125天,则全年单位建筑面积耗热量为61.8kwh/㎡每年,根据《北京市电采暖低谷电优惠办法》规定,从2002年11月1日起,用电采暖的单位和居民在用电低谷时(23:00—7:00)将享受优惠电价,一律按0.2元/kwh。其他时段电价0.44元/kwh,在全天采暖模式下安邦发热电缆低温辐射供暖系统每平方米运行费用为:61.8kwh/㎡×0.44元/kwh×2/3+61.8kwh/㎡×0.2元/kwh×1/3=22.26元/㎡。
    ①控制节能作用(恒温控制和调节控制)
    如住宅采用调节控制、经济运行的采暖方式,即在上班时间内保持室温10℃,其他时间保持18℃。则相对全天采暖模式,全年可节能14%,则实际运行费用为22.26元/㎡年×86%=19.14元/㎡。
    ②考虑到低温地板辐射采暖的特点,在达到同样的舒适效果的前提下,地板辐射采暖方式较对流采暖方式热效率高。资料证明,若按室温16℃参数来设计(可达到20℃的供暖热舒适效果,我们可以设计室温16℃),实际耗热量指标就降到18.5w/㎡,若按照全天采暖模式,发热电缆低温辐射供暖系统每平方米运行费用为18.5w/㎡×24h/天×125天/年×0.44元/kwh×2/3+18.5w/㎡×24h/天×125天/年×0.2元/kwh×1/3=19.99元/㎡•年,再考虑行为节能,则实际运行费用19.99元/㎡•年×86%=17.19元/㎡•年。
    附:2010年10月21日北京晚报报道:经北京市政府批准,本市民用供暖价格从2001年至2002年采暖期起适当上调。市热力集团公司供应的民用供暖价格由每采暖季的每建筑平方米20元调整为24元,民用生活热水加热费用由每吨2.5元调整为5元。燃油、燃气、电锅炉民用供暖价格由每采暖季的每建筑平方米28元调整为30,燃煤锅炉(直供方式)民用供暖价格由每采暖季的每建筑平方米16元调整16.5元。燃煤锅炉(间供方式,含热力点费用)民用供暖价格由每采暖季的每建筑平方米18元调整为19元。
4、发热电缆低温辐射供暖系统的功能特点
    1) 有卫生、保健、环保功能
    2) 符合人体"温热生理学",提高大脑"集中程度"
    3) 增加室内面积,节约室内装修造价
    4) 可实现分户、分室和区域控制
5、几种采暖方式的综合比较
5.1 发热电缆低温辐射供暖系统与现行几种采暖方式的这比较



采暖方式
电锅炉
燃油、燃气锅炉
燃煤锅炉
发热电缆供暖系统
环境污染
锅炉循环泵噪音极大,系统有水流噪音
燃烧时耗氧量大、有废气排放、有异味;锅炉循环泵噪音极大,系统有水流噪音
堆煤、灰渣、烟尘造成环境污染,锅炉循环泵噪音极大,系统有水流噪音
寿命
8-12年须换一台新炉
10余年须换一台新炉
8-12年须换一台新炉
与建筑物同寿命
维护量
电热管易损坏,管路容易跑、冒、滴、漏,系统可靠性低
可靠性低,系统管路多,易跑、冒、滴、漏,需定期检修
每两年需大修1次,系统可靠性低,易跑、冒、滴、漏
美观性
管道、暖气片祼露不美观
各种管道云集,暖气片祼露不美观
室外烟囱林立,室内管道、暖气片祼露,不美观
室内仅见到漂亮的温控器
舒适性
室内热空气对流引起灰尘漂浮,空气燥热
室内热空气对流引起灰尘漂浮,空气燥热
室内热空气对流引起灰尘漂浮,空气燥热
清洁,阳光般温暖、舒适
燃料
运输成本高
运输成本高
初投资
较高
较高
较高
维修费用
更换新炉费用较高,暖气片及管路的日常维修亦耗费人力、财力
更换新炉费用较高,暖气片及管路的日常维修亦豪费人力、财力
更换新炉费用较高,暖气片及管路的日常维修亦耗费人力、财力
运行费用
较高
较高
较低
较低
热效率

60%-85%

100%
调温性
不可调温,有供暖的垂直失调和水平失调问题。室温达不到一致,顶层、底层、阴面、阳面、冷热温度相差大
可对任意房间进行温度控制,所有房音可达到同一温度,温差0.6摄氏度
节能
无法节能,只要有人住,系统就要照常工作
可经济运行,节约能源。人走时可关闭系统或调低温度
耗水
需用热水作循环,且大量流失,造成水资源的浪费
占地
炉体、管路、暖气片占用一定空间并增加楼板负荷。燃煤锅炉房堆煤、灰渣也占用宝贵地皮


5.2 发热电缆低温辐射供暖系统与其他几种分户采暖方式的综合比较:



供暖方式比较项目
发热电缆供暖系统
电热膜供暖系统
燃气壁挂炉+地板采暖
燃气壁挂炉+散热器
施工工艺
工艺简单
工艺较简单
工艺较简单
工艺较复杂
热效率
100%
100%
80—90%
80—90%
物业管理
物业管理费为0
物业管理费为0
物业管理费为0
物业管理费为0
寿命
与建筑物同寿命
与建筑物同寿命
燃气壁挂炉10年左右需更换
燃气壁挂炉10年左右需更换
调温性
对任意房间可单独调节
对任意房间可单独调节
温度调节不直观
温度调节不直观
节能
可经济运行,节约能源,人走时可关闭系统或调低温度
可经济运行,节约能源,人走时可关闭系统或调低温度
天然气、水资源紧张,预期价格上涨
天然气、水资源紧张,预期价格上涨
耗水
需用水做介质循环
需用水做介质循环
占地
在原有地面上增加3-5公分
在顶棚下增加7-8公分
占用室内一定空间,且在原有地面上增加5-7公分
占用室内一定空间
环境污染
燃烧时有废气排放,影响空气质量
燃烧时有废气排放,影响空气质量
初投资
较低
较低
较低
维修费用
更换新炉费用高(10年左右),主要部件需定期维护或更换
更换新炉费用高(10年左右),主要部件需定期维护或更换
运行费用
可经济运行,可节省1/31/2的费用
无蓄热功能,可经济运行,可节省部分费用
可以经济运行
可以经济运行
美观性
室内仅可见漂亮的温控器,美观性好
吊顶用石膏板接缝处易产生裂痕
美观性较好
室内容易出现墙壁黑,影响美观
舒适性
清洁、温暖舒适、脚暖身舒,符合中医原理
顶部辐射,温度过高舒适度不好
清洁、温暖舒适、脚暖身舒,符合中医原理
舒适性差
安全性
绝不会出现漏电断路情况
线卡易损坏,易出现漏电和短路情况
燃气炉有一定危险,有跑、冒、滴、漏的现象发生
燃气炉有一定危险,有跑、冒、滴、漏的现象发生


5.3 安邦发热电缆低温辐射供暖系统和传统热水散热器采暖的比较
5.3.1 工程造价比较(单位建筑面积投资)元/m²



采暖方式
分散锅炉房(燃气)
热电厂
集中锅炉房
分户燃气采暖


热源
20-25
25-30
35-45
64-84
室内(有计量)
70
70
70
32-52
室外
12
50-72
50-72

增容费
6


6
合计
108-113
145-172
155-187
102-142






安邦发热电缆供暖系统        80-110


5.3.2 运行费用的比较(节能建筑)



采暖方式
燃料费(元/m²年)
销售价
耗能量
(元/m²年)
集中锅炉房
10.76kg/m²•年
24
热电厂
8.86kg/m²•年
24
分散燃气锅炉房
7.21Nm³/m²•年
30
分户燃气采暖
7.21Nm³/m²•年
23.23
安邦发热电缆供暖系统
55.5KW/m²•年
17.19


5.3.3 技术比较



采暖方式
采暖设备
技术特点
集中锅炉房供热
锅炉房,热
网,动力站
1、热效率70%2、耐久性好;3、按面积收费约20/m²•年;
4、分户调节;5、安全性好;6、系统维修麻烦,户内维修简单;
7、投资费高;8、对环境污染较重;9、存在水力失调,冷热不均。
热电厂供热
热电厂,热
网,热力站,散热器
1、热效率85%2、耐久性好;3、按面积收费约20/m²•年;
4、分户调节;5、安全性好;6、系统维修麻烦,户内维修简单;
7、投资费高;8、对环境污染较重;9、存在水力失调,冷热不均。
10、热电两产品,并可发展热制冷方式。
分散燃气锅炉房
燃气锅炉房,热网、
散热器
1、热效率85%以上;2、调节方便灵活;3、安全性好(采
用常压锅炉);4、投资费用较高;5、运行费用较高;6
对环境污染轻
分户燃气采暖
燃气两用炉,散热器
1、热效率85%以上;2、调节方便灵活;3、安全性好(采
用常压锅炉);4、维修方便;5、目前缺少小机型,一般
户型(100m²/户)选23kw机组,致使投资偏高;6、根据
用户消耗收费;7、对邻居环境稍有影响
安邦发热电缆低温辐射供暖系统
发热电缆温控器
1、热效率97%以上;2、热舒适性好,环保卫生;3、分室
控制,分户计量;4、安全性高;5、耐久性好;6、基本无
维修;7、增加室内使用面积


5.4 安邦发热电缆低温辐射供暖系统与低温热水地板辐射采暖系统的比较:
5.4.1 技术比较

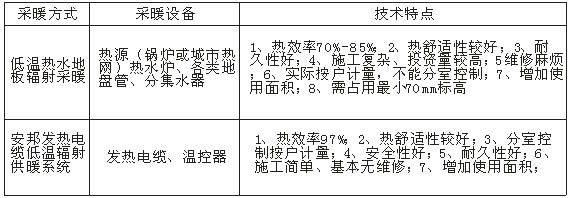

发热电缆低温辐射供暖系统与低温热水地板辐射采暖技术比较


5.4.2 投资及运行费用的比较



发热电缆低温辐射供暖系统与低温热水地板辐射采暖投资及运行费用的比较


6、安邦发热电缆低温辐射供暖方式的不足
6.1 不制冷
6.2 不供热水
6.3 室内温度升温较慢
6.4 运营费用虽比燃油、燃气低,但比燃煤要高
7、采用发热电缆低温辐射供暖方式应注意的问题
7.1 建筑设计:建筑设计应配合该供暖系统,要在建筑围护结构上下功夫,越节能保温的建筑越适合本系统,设计层高时如果已经考虑到垫层高度,而应在预留3-5厘米的占用高度,否则应预留7-5厘米的占用高度。
7.2 建筑材料:除外墙保温外,因本系统属分户采暖,分时控制,所以内墙应采用保温材料或做保温处理,避免户间传热而导致的热损耗。
7.3 电力效应:北京地区每平方米供热功率设计在60~80w左右(节能保温建筑),应根据采暖面积向电力部门申请增容,选用配套的电力设备。
7.4 物业管理:供暖季内应将未售房屋调至"值班"温度5度,避免因户间散热而产生的电费过高、温度不够等问题。
7.5 功率设计:考虑到各用户温度要求不同,实际铺装功率应大于国家供暖标准的最低限度,以方便用户自行调节。
7.6 缴费方式:国家建设部在《2001年工作要点》中提出,今年以城市供热体制改革为重点,向市场化发展,将采暖由国家、单位包费改为个人出钱,变暗补为明补,实行分户收费。
8、发热电缆供暖系统的应用范围
    1) 民用建筑物舒适性采暖:住宅、别墅、公寓、老年公寓、养老院
    2) 公共建筑物舒适性采暖:宾馆、饭店、学校办公楼、写字楼、医院、幼儿园、福利院、体育场馆
    3) 建筑环境大空间、矮窗式、大跨度的建筑包括:展览馆、宾馆大厅、学校教室、影剧院、室内游泳池、商场厂房、育苗(种)场
    4) 特别需要的场合:卫生间、养老院、幼儿园、学校教室


三、发热电缆低温辐射供暖系统设计指南
1、设计标准和依据
1.1 标准
    《采暖通风及空气调节设计规范采暖部分》(GBJ19-87)
    《新建集中供暖住宅分户热计量设计技术规程》(DBJ01-605-2000)
    《发热电缆低温辐射供暖系统工程应用技术标准》简称《发热电缆标准》
1.2 依据
    如下原始资料:
1.2.1 房屋建筑与结构的资料
    建筑设计的平、立、剖面图,外围护结构(包括门窗)的材料构造及尺寸等;
1.2.2 室内设计温度
1.2.3 室外气象资料
    室外供暖计算温度,冬季主导风向及平均风速;
1.2.4 输配电情况
    供电电压、负荷等级、能否增容等;
1.2.5 对于工业建筑,还须提供工艺设计资料,生产工艺对室内空气温度的要求,设备散热状况等。
2、设计实例
    举例如下进行说明:现有北京地区某全现浇钢筋混凝土结构住宅楼,共计7层5个单元,层高2.8米,南北朝向,围护结构详细见下表,楼梯间无采暖设施。工程建筑面积10033平方米,使用面积7756平方米,建筑体积VO=19390立方米,外表面积7549.6平方米,体形系数0.39,换气体积V=0.6 VO=11634立方米。
第一步:确定维护结构传热系数K
    根据建筑各部分维护结构的建筑构造详细做法,分别计算出各个部分的传热热阻,从而可以得出其传热系数。结果见下表:

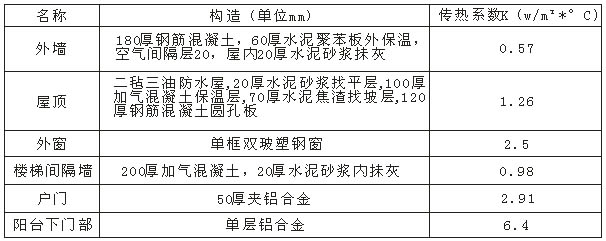

建筑各部分维护结构的建筑构造传热系数


第二步:确定具体房间各个朝向的传热面积F

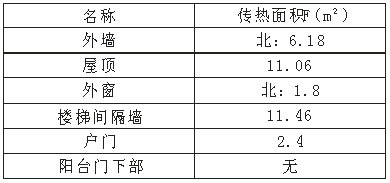

具体房间各个朝向的传热面积


    根据房屋建筑平、立、剖面图,逐一确定各个房间的传导面积。现以该建筑顶层一客厅为例作计算。
结构如下:
第三步:确定室内计算温度tn
    根据设计标准中的相关规定,实行分户热计量后一般住宅楼的客厅室内计算温度确定为20℃。
第四步:确定供暖室外计算温度tw
    从供暖设计手册上查得:北京地区的供暖室外计算温度为-9℃。
第五步:应用传热学公式进行热负荷计算
    基本公式:Q=K×ε×F×(tn-tw)×a
    式中:ε-传热系数的修正系数;a-其他修正系数
    在进行计算时,其他修正系数需根据朝向、风力、是否与外界直接接触等因素进行相应的调整。
结果如下:



传热学公式进行热负荷计算


第六步:确定其它房间耗热量。
    重复第二~五步可计算出其它房间的耗热量及其指标。
第七步:确定房间安装功率
    得出房间的耗热量后,再结合该房间的地面装饰材料,进行安装功率的确定。
    如果建筑物采用发热电缆低温辐射供暖系统,对于非专业人员来讲按上述步骤计算确定安装功率
    是比较复杂和困难的,为解决这一问题,公司根据这几年积累的工程应用经验特编制《常见民用
    建筑推荐安装发热电缆功率速查表》供客户按表确定建筑物的平均安装功率。
如下表:
    发热电缆低温辐射供暖系统

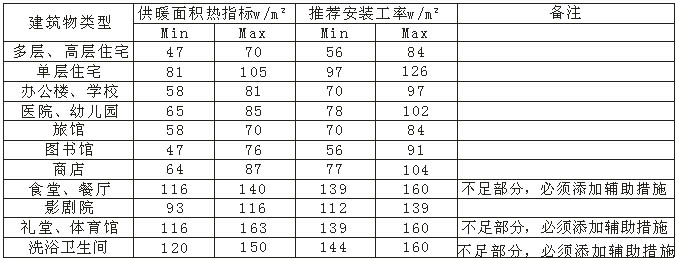

    常见民用建筑推荐安装功率速查表
    符合建设部第二步节能目标(JGJ26-95)的新建建筑:



JGJ26-95民用建筑推荐安装功率速查表


    符合建筑部第一步节能目标(JGJ26-86)的既有建筑:



JGJ26-86民用建筑推荐安装功率速查表


    注:本表数据所在地区为北京地区(采暖室外计算温度为-9℃,冬季平均风速2.8m/s),其余地区应根据当地气象条件进行适当调整;
    本表热指标数据来自中国建筑科学研究院建筑设计研究所和建筑标准设计研究所;
    若外围护结构体形系数、窗墙面积比较小,采用安装推荐值的较小指标。反之,采用较大指标。依据该建筑的地面装饰材料相应的修正系数,确定每个房间的总安装功率。本例中,客厅地面装饰层为大理石,于是得出其安装功率为1181.6×1.1=1300w。
第八步:发热电缆选型
    确定出房间总安装功率后,就可以以此为基础进行发热电缆选型了。
    本例可选择1750w型发热电缆组件一套,作为客厅采暖的主要发热体。
第九步:安装校核
    选定电缆型号后,应当校核实际提供功率、地板表面温度等指标是否在规范允许的范围之内。如有出入,当重新调整确定。
    发热电缆低温辐射地板供暖系统能够提供的供热量和房间地板表面温度,校核时应考虑下列因素:A发热电缆的供热量,应包括地板向房间的有效散热量Q1,和向下层(包括地面层向土壤)传热的热损失量Q2。
    注:垂直相邻各层房间均采用地板辐射供暖时,除顶层以外的各层,向下层的散热量,可视作与来自上层的热量相互抵消。
B由于地面上的固定设备和卫生器具下,不能布置发热电缆。应考虑家具和其它地面覆盖物的遮挡因素,按房间地面的总面积F,   乘以适当的修正系数,确定地板有效散热面积F1。
    单位地板面积所需有效散热量q1按下式计算:
    q1=Q1/F1(w/㎡)
    式中:Q1——房间所需有效散热量(w)
    F1——房间地板有效散热面积(㎡)
    C铺设发热电缆的地板表面平均温度tep,可按下列近似公式计算:
    Tep=tn+9(q1/100)0.909   (℃)
    式中:q1——单位地板面积有效散热量(w/㎡)
    Tn——室内温度(℃)
第十步:地板结构设计与铺材选取
    地面绝热层材料、复合铝箔、钢丝网、填充层等均需要根据具体工程情况进行系统设计。
绝缘层
    土壤上部、与不供暖房间相邻楼板上部和住宅楼板上部的地板发热电缆之下,以及辐射供暖地板沿外墙的周边,应铺设轻质、有一定荷载力、吸湿率低和难燃或不燃的高效保温材料。绝缘层宜采用聚苯乙烯泡沫塑料,绝缘层厚度不宜小于下列要求:



楼板上部
30mm(住宅受层高限制时不应小于20mm
底层地面或土壤上部
40mm
沿外墙周边
20mm


    楼板上部30mm(住宅受层高限制时不应小于20mm)
    底层地面或土壤上部40mm
    沿外墙周边20mm
    注:当采用其他绝热材料时,宜按等效热阻确定其厚度。
    填充层
    发热电缆应采用卵(豆)石混凝土填充层覆盖,并符合下列要求:
    (1)发热电缆以上的填充层厚度不少于50㎜,如小于50㎜时,应在混凝土填充层间加设一层钢丝网以加固填充层。
    (2)地面荷载大于20KN时,发热电缆上层的填充层,应经设计计算确定加固构造措施。
    (3)卵(豆)石混凝土填充层的卵(豆)石混凝土强度不小于C20,卵(豆)石粒直径不大于12㎜。
其他
    安邦发热电缆低温辐射供暖系统铺设在土壤上部时,绝缘层以下应做防潮层;辐射供暖地板铺设在潮湿房间(如卫生间、厨房、和游泳池等)内的楼板上时,填充层以上应做防水层。
    当既有建筑物楼板荷载强度不够时,应尽量不采用本系统。
    钢丝网和铝箔可根据工程具体情况做相关设计。材料确定后,确定并绘制发热电缆地板构造图。
第十一步:绘制电缆安装布置图
    所有房间均确定之后,绘制发热电缆平面敷设图。
    发热电缆一般采用直列形铺设方式。热损明显不均匀的房间,宜采用布线疏密结合的方式,在房间热损失较大的外窗或外墙侧,布线间距较小;在热损失较小处,布线间距较大。
2、发热电缆选型
    在热负荷计算、系统设计及地板装饰层材料调整系数完成之后,即进行发热电缆的选型及布线。
3、蓄热(填充层)系统设计
    安邦发热电缆低温辐射供暖系统,根据填充层厚度差异,划分为直热式供暖系统和蓄热式供暖系统。对于直热式发热电缆供暖系统,它需要较低的蓄热量,施工时发热电缆放置在绝热层之上,最大厚度为50㎜的填充层之中,并尽可能铺设在靠近地板表面的区域中,对于蓄热式发热电缆供暖系统,它适用于已实行或即将实行"峰谷电价"的地区,它要求将发热电缆埋入高蓄热性的混凝土楼板构造中,利用混凝土蓄热量大地特点,"削峰填谷",降低用户系统运行费。其经常的做法是将约100㎜厚的混凝土楼板铺放在高密度隔热层的上部,之上再敷设发热电缆,然后再安装厚度50㎜的铺盖层即可,具体设计由专业技术人员确定。


四、温度控制设计
1、温控方案选择
    根据具体工程的实际情况,有两种控制方案供设计时选择:
1.1 对于大多数住宅的各个功能房间,通常面积不大,一般一个房间安装一套发热电缆系统,相应采用一个温控器进行控制,用户可以通过调节温控器旋钮对每个房间进行温度控制。
1.2 对于面积较大的房间,通常需要安装几套发热电缆才能满足采暖需求;或者用户要求几个功能相同的房间统一进行温度控制时,还可以采用温控器和接触器相结合的控制方案,其特点是用一个温控器来控制交流接触器动作,间接控制与接触器相关的多套发热电缆同时动作,而使整个房间或几个房间保持在同一温度(详见本手册"电气设计"部分)。
2、温控器型号选择:
2.1 在居住区域使用高质量的温控器,提高舒适感。
2.2 一般房间,如客厅、卧室等,选择额定电流16A以下的电子式室温温控器,它可以通过室温传感器感受室温来控制系统的工作状态,进而维持一个近似恒定的室温。
2.3 在浴室和潮湿区域,推荐选用带地温传感器的地温温控器,它的工作原理是根据房间地表面的温度来控制系统状态。
2.4 温控器也可以与定时时钟或区域编程器材相连接来确保自动控制(智能控制)。对于蓄热系统来讲,可以采用带有阳光和风力指示的控制系统,并通过温控器和室外温度传感器来调节所存储热能的数量。


五、主要辅材
1、绝热层
    铺设于于填充层之下和沿外墙周边的构造层,用以减少无效热损失,保证单向传热。所选材料应轻质、有一定荷载力、吸热率低和难燃或不燃的高效保温材料。
    地面铺设用材料一般可采用自熄式聚苯乙烯板、挤塑泡沫保温隔热板、珍珠沿混凝土、加气混凝土等。一般厚度为30㎜-40㎜。
    采用阻燃聚苯乙烯塑料板时,其物理性能符合下列要求:
    (1)密度≥20㎏/m³
    (2)导热系数≤0.05W/m•k
    (3)压缩应力≥100kpa
    (4)吸水率≤4%
    (5)氧指数≥32
    注:当采用其它绝热材料时,除密度外的其它物理性能应与上述要求相同。
2、反射层
    在聚苯保温板上方铺设,起反射热量作用.宜采用聚酯真空镀铝膜,或纸基铝箔,厚度为0.03㎜-0.05㎜
3、钢丝网
    用于地面固定发热电缆,加强填充覆盖材料强度之作用。根据情况不同,可以选用网距和丝网直径不同的钢丝网。固定发热电缆的钢丝网网距宜在50㎜-150㎜范围内,线径≥2.0㎜;
4、电缆固定材料
    宜选用尼龙绑扎带、铅丝网(直接固定)、固定带、卡钉固定等材料
5、填充层
    宜采用卵石混凝土,强度等级≥C20,卵石粒径≤12㎜,
    填充层厚度宜≥50㎜,如有特殊要求可降至30-35㎜。
6、穿管材料
    感温探头穿管宜选钢管或PVC管。


六、电气设计
1、设计依据:
    安邦发热电缆低温辐射供暖系统的电气设计符合下列规范:
    1.1《民用建筑电气设计规范》JGJ/T16-92
    1.2《供配电系统设计规范》GB50052-95
    1.3《低压配电设计规范》GB50054-95
    1.4《高层民用建筑设计防火规范》GB50045-95
    1.5《电气装置安装工程施工及验收规范》GB50254-96
2、设计说明:
2.1 电器设计应根据建筑物的使用功能及建设部节能目标要求以及建设单位的特殊要求,把供暖的电气回路单独设计,也可将照明、供暖回路合在一起设计。
2.2 以上两种设计方式均应考虑配电设备前端设计负荷增容的问题。原前端设备能否满足符合增容的要求,若不能满足,须向供电部门申请前端增加配电容量引入建筑物。
2.3 对于区域采暖负荷大而分散的建筑物,采暖配置宜单独设计配电系统;对于住宅写字楼、车库、仓库、会议室等独立电量计量的房间,宜将采暖和照明回路合在一起考虑。
3、电气设计步骤
3.1电负荷计算
    根据采暖热负荷,确定电负荷。Wh≤We(需要系数Kx为1时取等式)其中,Wh为采暖设计安装总功率;
    We为采暖用电计算负荷总功率。单位均为kw。
3.2 确定温控器、接线盒安装装置
3.2.1 根据发热电缆布置图,结合现场实际情况,选定温控器接线盒的安装装置,将预埋盒委托土建专业安装预留。
3.2.2 根据发热电缆的单双导线形式,并结合地温型温控器的形式和位置确定埋管数量,将预埋管委托土建专业进行安装预留。
3.3安邦发热电缆低温辐射供暖系统的配电设计示意图:(图一)

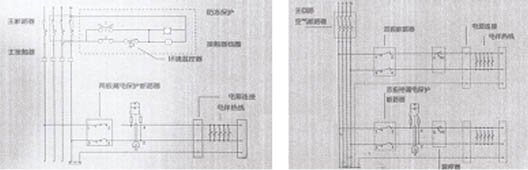

发热电缆低温辐射供暖系统的配电设计示意图


4、低压配电设备的选型
4.1 配电电源一般采用AC220V/380V三相五线制配电系统。根据室内采暖对温控器的技术要求可提供AC24V、36V、48V、110V等各种等级的配电电源。配电箱采用墙挂式或立式结构,防护等级IP54。
4.2 配电箱内应留适当的备用回路。
4.3 断路器的选用
  a、断路器选用带有过流保护盒漏电保护脱扣器的复式断路器。
  b、断路器的额定电压、额定电流应大于或等于线路的额定电压、计算电流。
  C、根据IEC规范(515-1989)建议,每一发热电缆线路应相配采用30mA对地漏电开关(ELCB -EARTH LEAK CIRCUIT BREAKER)作电工保护。
4.4 接触器的选用
  a、按线路计算电流选择接触器的等级,其吸引线圈的额定电流、电压及辅助触头数目应满足控制回路接线的要求。
  b、接触器控制原理图:(用于控制发热电缆负荷电流大于16A或控制多条回路,如图四)
  4.5继电器、指示灯、按钮、电流、电压表等低压电器元件的额定容量应满足设计容量的要求。
5、配电线路的设计
5.1 线路的导线宜选择铜芯导线为佳。
5.2 导线截面选择不应小于其计算电流。同时应满足机械强度的要求,其最小芯线截面应满足右表的规定:
5.3 针对住宅户内负荷电源线路多采用截面积为2.5㎜²的铜芯绝缘导线、Anbang发热电缆冷引线截面积为1.0㎜²、地温式传感器的连接截面为1.5㎜²的具体情况,温控器、电源导线和发热电缆冷引线以及地温传感器之间的电气连接依照下图进行:(图二)



敷设方式
最小芯线截面(mm²)
铜芯
铝芯
1
裸线敷设在绝缘子上
10
10
2
绝缘导线穿管敷设
1.0
2.5
3
绝缘导线线槽敷设
0.75
2.5
4
塑料绝缘护套导线扎头敷设
1.0
2.5


    所有6根(2根2.5㎜²的电源线,3根1.5㎜²的地温传感器连接线,2根1.0㎜²的Anbang发热电缆冷引线)导线之间的电气连接均在86盒内完成。电源系统的接地保护线应与发热电缆的屏蔽线相连接。
6、电路控制形式图图例:(图三、图四)



电路控制形式图图例:图三、图四


七、施工安装与调试
1、发热电缆低温辐射供暖系统是一套为建筑物提供采暖的系统产品,因此,在该
    系统的施工、安装调试过程中,,在国家或地区相应标准未出台之前执行由本
    公司编制的《发热电缆低温辐射供暖系统工程应用技术标准》中的相关内容。
施工条件
1.1 设计图纸及技术方案齐备。
1.2 施工现场及施工用水、电等临时设施能满足施工要求。
1.3 有防水层或防潮层要求的地面基层已施工完毕。
1.4 发热电缆电源引线布线系统中的穿管温控器安装盒已按设计预埋要求完成。
1.5 铺设区域内其他专业的隐蔽工程已全部完成,现场符合封闭独立施工条件,本单项工程不宜与其他单项工程交叉施工。
2、施工程序
2.1 检查铺设区域确认其符合施工条件。
2.2 清理铺设区域。
2.3 安装地温探头穿管,穿管末端应扁平并尽可能设置在卵(豆)石混凝土上表面处。
2.4 铺设绝缘层。
2.5 铺设反射层(卫生间等特殊用途房间可以取消)。
2.6 铺设钢丝网。
2.7 按设计图纸铺设发热电缆。
2.8 检测发热电缆的标称电阻和绝缘电阻。
2.9 按设计要求浇注卵(豆)石混凝土填充层。
2.10 检测发热电缆的标称电阻和绝缘电阻。
2.1.1 安装温控器。
2.12 铺设地面装饰材料,完成地面施工。
3、施工方法
3.1 铺设绝热层--聚苯乙烯保温板
    聚苯乙烯保温板应铺设在平整干净的结构面上。铺设时应切割整齐,间隙不得大于10㎜,保温板之间应用胶带粘接平顺。按面积不大于30平方米原则安装膨胀缝,沿外墙周边应安装边角保温,材料为聚苯乙烯保温板。
3.2 铺设聚酯真空镀鋁膜
    铺设镀鋁膜时,必须平整覆盖整个保温板,并用胶带固定。
3.3 铺设钢丝网
    将钢丝网铺设在聚酯真空镀鋁膜上,接头处应用绑扎带捆扎牢固钢丝网之间应搭接并绑扎固定。(如用卡钉固定电缆或用固定带发热电缆,钢丝网应铺设在卵(豆)石混凝土填充层中)
3.4 铺设发热电缆
    发热电缆必须按设计图纸要求间距铺设在钢丝网上,误差≤±10㎜最小弯曲半径为5倍电缆直径,发热电缆铺设应美观,平直。不许摔打发热电缆。
    固定方式:用绑扎带将发热电缆固定在钢丝网上;
    用固定带或卡钉将发热电缆固定在绝热层上。
    注意事项:发热线部分,必须铺设在地面绝热层上部,不允许相互搭接,发热电缆不允许凹进苯板中,冷热线接头处有明确的标识(见产品说明)。
3.5 发热电缆测试
    发热电缆铺设完毕后,按图纸检查是否符合设计要求并用万用表和摇表(500MΩ)检测每根电缆的标称电阻、绝缘电阻,确保发热电缆无断路、短路现象。在浇注卵(石)石混凝土前必须通电检测发热电缆发热效果。
3.6 浇注卵(豆)石混凝土填充层
    卵石混凝土强度等级≥C20,卵石粒径≤12㎜,填充层厚度宜≥50㎜且均匀,当有特殊要求厚度<50㎜时,应在混凝土填充层内加设一层细目钢丝网或在混凝土中添加防龟裂剂以增加填充厚度;卵石混凝土进入铺设区域时必须设电板运送,推车等工具不能直接压发热电缆;混凝土浇注后应用木制工具轻轻夯实,不许打理粗夯;填充层完工后48小时内不许上人踩踏,填充层施工完毕后的地面严禁踢凿、重载。
3.7 电缆再次测试
    填充层施工完毕后,再用万用表和摇表(500ΜΩ)检测每根电缆,以检查发热电缆在填充层施工过程中有无损坏。
3.8 温控器安装
    应在工程交付使用前安装,以免破坏;安装时以温控器的安装使用说明书为准;安装后应通电检测;检测完后用胶带缠裹以免损坏。
4、系统运行调试
4.1 必须在卵(豆)石混凝土填充层养护期满后(一般为28天)才能开始通电调试。
4.2 首次启动、调试发热电缆供暖系统时,应将系统设定在5℃-10℃低温范围运行一段时间,然后逐步调升温度,直至达到采暖舒适温度。
4.3 温控器的调试应按不同种类温控器安装调试说明书进行。
4.4 系统进行调试应按本公司编制的《发热电缆低温辐射供暖系统运行调试规定》执行。
5、发热电缆的维护
   安装发热电缆的地面严禁剔凿和重载,以免损坏发热电缆;如不慎造成发热电缆的剔断等损坏,
  可采取以下措施补救:
5.1 组件式发热电缆
    a如冷线处断路,应将冷线焊接后加φ6热缩管热封,再将断的接地线焊接,然后用φ8热缩管将电缆外套热封固定,并用防水密封胶处理。
    b如发热导线断路,应将发热导线两端断头处,套在铜套管处搭接,用压线钳压牢固后,用φ6热缩管热封,再将断的接地线焊接,然后用φ8热缩管将电缆外套热封固定,并用防水密封胶处理。
5.2可裁式发热电缆
    如发生断路,应将发热导线两端断头处焊接,用φ6热缩管热封,再将断的接地线焊接,然后用φ8热缩管将电缆外套热封固定,并用防水密封胶处理(注:可裁式发热电缆安装时,应在两端加设冷引线,方法同上)。
5.3 发热电缆应避免冬季施工,必须施工时,现场应采取升温措施。冬季施工,材料存放处应采取防冻措施,安装电缆时应通电预热。
5.4 为了保证发热电缆的维护准确性,发热电缆铺设必须按设计图施工,间距和温控器调整时,安装负责人得到设计人员同意后方可调整,并在原图纸中注明尺寸。
6、对于实木地板铺设发热电缆的施工要求

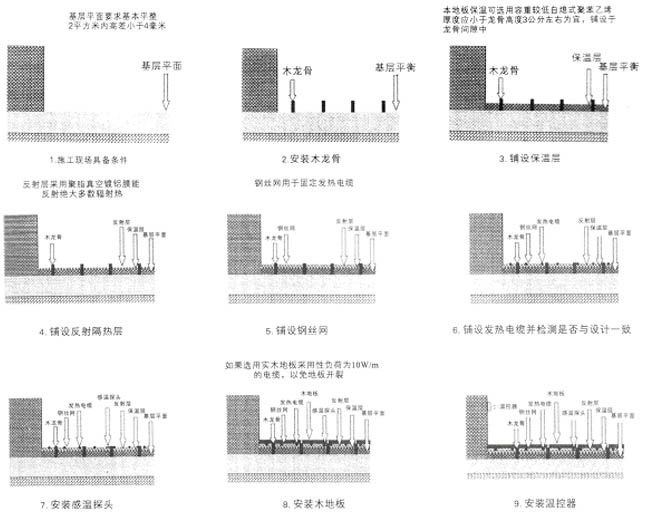

6.1 按下列图示施工流程:



实木地板铺设发热电缆的施工流程图



6.2 施工方法及注意事项

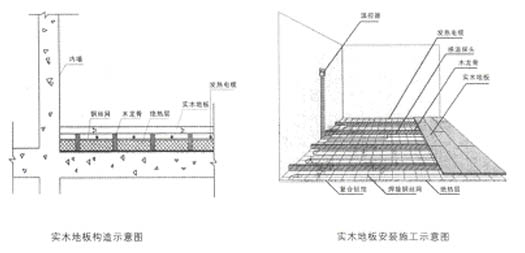

6.2.1 木龙骨安装:按照木板铺设要求安装,要求刷两道防火涂料。
6.2.2 绝热层、反射隔热层、钢丝网的铺设;在龙骨间隙中进行铺设;其它做法与采用混凝土覆盖层时相同。
6.2.3 电缆铺设:在龙骨间隙中进行铺设,穿越龙骨处应锯凹槽,其它做法与采用混凝土覆盖层
时相同。(注:应采用10w/m发热电缆)。
6.2.4 检测铺设好的发热电缆的标称电阻及绝缘电阻,如有条件,可临时通电运行检测。完成隐蔽验收。
6.2.5 感温探头安装,如采用地温温控器,应在安装木地板的同时安装地温探头。地温探头应安装固定在木地板下表面,用胶带、卡钉固定。如图所示:



电地暖感温探头安装


6.2.6 再次检测发热电缆:木地板安装完毕后,重复6.2.4的步骤,确保系统安装安全可靠。
6.2.7 安装温控器:
    (注:6.2.2-6.2.4、6.2.6、6.2.7等安装做法与采用混凝土填充层时相同)


安邦发热电缆——管道保温系统


一、系统特点
    安邦发热电缆管道保温防冻系统采用极为可靠的电加热技术,对需要保温防冻的管道、流体或其它工艺设备进行加热,补充流体损失的热量,控制其温度保持在允许的范围内,它们都具有如下特点:
    起动迅速:一旦该系统设定温度与管道或设备表面温度之间存在温差,系统就会在很短时间内迅速起动。
    温度均匀:安邦发热电缆管道保温防冻系统是根据管道的实际温度进行热量输出控制,所以当管内流体静止或液位高度不同时,系统就自动调节发热量,保证管线温度均匀。
    安装方便:除恒功率发热电缆产品之外的其它热缆均可在现场切割成各种长度,并可以在阀门、法兰及仪表等处缠绕,当实际情况与设计存在差异时,也很容易根据实际需要进行调整。
    维护方便:由于安邦发热电缆管道保温防冻系统是根据管道温度的变化而自动工作的,所以一经安装就不需任何人工维护。
    节能经济:精确的温度控制可以省去不必要的供暖系统,省去生活热水再循环管道系统,减少管道埋深节省保温材料使用量,从而降低了工程安装费和初投资,同时也使日常运行费用减少。
    安全可靠:高质量的发热电缆产品,使用非常安全可靠,避免了极冷冬天造成的冻管事故发生。
    用途广泛:可以用于各种管道系统和工艺设备(除特殊要求以外)的防冻保护和温度维持。
    环境保护:使用最清洁有效的电力作能源,无环境污染。
二、应用范围
    安邦发热电缆发热电缆管道保温防冻系统适用于各种管道系统和工艺设备、阀门、罐体的防冻处理和温度维持。如:
    * 建筑消防管道;
    * 建筑给排水管道;
    * 分户供暖热力管道;
    * 生活热水管道;
    * 空调系统管道及设备;
    * 户外地上和地下管道;
    * 石油输送管道;
    * 其它化工食品工业高粘度的液体管道;
    * 尤其适用于不宜设采暖系统的区域,没有或较小的保温材料安装空间、需要减小管道埋深等管道安装工程领域。
三、设计指南
1、确定热负荷
1.1 管道热负荷的确定
    管道保温防冻的实质就是补充由于管道外壳内外温差引起的热散失。因此,要设计一套管道保温防冻系统,首先要做的是确定系统需要补充的热负荷。
    确定热负荷需要知道哪些相关的参数呢?
   (1)管道内流体需要保持的温度范围是多少?
   (2)最低的管道环境温度是多少?
   (3)管道的外径是多少?
   (4)管道厚度是多少?
   (5)管道的材质是什么?
   (6)采用的保温材料是什么?厚度为多少?
   (7)管路上有无消火栓,阀门、储水槽、水泵等需要防冻?
   (8)有无其它特殊情况?
   在知道了以上参数之后,就可以确定热负荷了,其方法有二:
1.1.1 通过计算公式确定(法一):
1.1.1.1 管道热损失计算公式:Q(W)=2π×λ×L×(Tr-Tu)/In(D/d)
    式中D=管道加温层的外径(单位m)
    d=管道外径(单位m)
    π=3.14
    λ=绝热层导热系数(w/m×℃)
    L=管道长度(单位m)
    Tr=管道内部流体要保持温度(单位℃)
    Tu=外界环境最低温度(单位℃)
    某工程室外架空上水供应管道需要进行防冻,管道外径为26㎜,室外最低环境温度达到-30℃,
    保温材料若选用玻璃纤维,厚度为20㎜,整个管道长度为16m,则:
    管道热损失Q(w)=2π×0.036×16×[0-(-30)]/ln(66/26)=117w
    得出单位长度热损失q(w)=Q(w)/L=117/16=7.28w/m
1.1.1.2 计算管道所需要的热负荷Qt
    Qt=Q(w)×n
    式中:n保温材料的保温系数(见下表):



材料
保温系数
导热常数(w/m*ºC
玻璃纤维
1.00
0.036
矿渣棉
1.06
0.038
矿渣毯
1.20
0.043
发泡塑料
1.17
0.042
聚氨酯
0.67
0.024



关于阀门:
    每个阀门需要的发热电缆长度
    等于每米管道所需要的电缆长
    度与散热系数的乘积
    各种阀门的散热系数如下:



闸阀
1.3
蝶阀,节流阀
0.7
球阀
0.8
球心阀
1.2


1.1.2 查表(法二)
    除了采用计算的方法确定管道所需要供热量之外,也可通过表1直接查表得出。

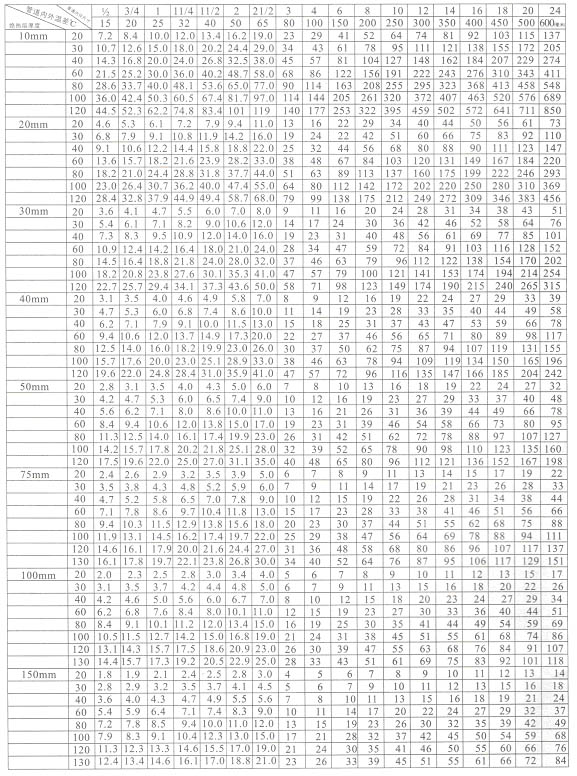

    表1:(W/m)(架空管道)



管道所需要供热量


    表2:(埋地管道)
    用于埋在地下的非保温管道的推荐负荷值



冬季最低的空气温度-10
管道直径
埋于不同深度的管道负荷要求
公称通径(mm
外径(mm
深度500mm
深度800mm
深度1000mm

w/m
w/m
w/m
w/m
15
21
3
2
2
20
27
4
3
2
25
33
5
4
3
32
42
6
5
3
40
48
7
6
4
50
60
8
7
4
65
75
10
8
5
80
89
12
9
6
100
114
16
11
8
150
165
22
16
11



冬季最低的空气温度-20
管道直径
埋于不同深度的管道负荷要求
公称通径(mm
外径(mm
深度500mm
深度800mm
深度1000mm

w/m
w/m
w/m
w/m
15
21
5
4
4
20
27
7
5
5
25
33
8
6
5
32
42
9
7
6
40
48
11
8
7
50
60
13
10
8
65
75
16
13
10
80
89
19
15
12
100
114
24
19
16
150
165
34
27
22



冬季最低的空气温度-30
管道直径
埋于不同深度的管道负荷要求
公称通径(mm
外径(mm
深度500mm
深度800mm
深度1000mm

w/m
w/m
w/m
w/m
15
21
6
5
5
20
27
8
7
6
25
33
10
8
7
32
42
12
10
9
40
48
14
11
10
50
60
17
14
12
65
75
21
17
15
80
89
25
21
18
100
114
32
26
23
150
165
46
38
33


    (表中数据为四舍五入)
    (其余温度下的负荷值采用内差法计算得出)
1.2罐体热体损失量计算公式:
    Q=(T0-Ta)/[0.5×D1×In(D1/DO)/ λ+1/αs](w/㎡)
    式中Q——以每平方米绝热层外表面积表示的热量损失,(w/㎡)
    T0——罐体外表面温度(℃):无衬里时,取介质的正常运行温度;有内衬时,按有外保温层
    存在的条件下进行传热计算确定;
    Ta——环境温度,(℃)运行期间环境最低温度;
    D1——绝热层外径(m)
    D0——罐体外径(m)
    λ——绝热层导热系数,(w/m²•℃)
    αs——绝热层外表面向周围环境的放热系数,(w/㎡•℃)
    αs———1.163×(10+6 w)W为当地年平均风速,无风速时αs取11.63
1.3 箱体热损失量计算公式:
    Q=(T0-Ta)/( δ/λ+1/αs)(w/㎡)
    式中δ—绝热层厚度(m)其余同上。
2、发热电缆选型
    确定出管道保温所需的热负荷之后,就可以以此为依据进行电缆选型了。要达到管道防冻保温的目的,只需要提供给管路损失的热量,保持管道内流体的热量平衡,就可维持其温度基本不变。但是用户选择发热电缆类型时,不能仅仅以热负荷为依据,还需结合管道系统的工程实际情况和经济性进行综合考虑。
3、系统设计
    选定发热电缆之后就该进行系统设计了。
3.1 温控装置
    由于常规发热电缆都必须和一套温控装置配套使用,所以选择正确的温控装置也是非常重要的。
    a 与安邦发热电缆配套使用的温控装置是智能定温或地温温控器。
    b 高精度可调的电子温控器对不同的防冰冻和管道伴热系统进行调控。
    C 通过使用高精度可调温控器,能够达到防冰冻和管道伴热系统的必要和经济的理想效果。
    d 管道防冻温控器可安装在墙壁或管道的外部装置上的配电箱中。
    e 电子温控器能够迅速和精确的调节温度。
    f 温控器的型号可根据您的需求和安装条件的不同做出不同的选择。
    g 选择温控器之前要确定所达到的温度范围和所需要的控制精度。
    h 当系统中发热电缆的功率超过温控装置的额定功率时,可配以继电器控制。
3.2 相关电气设备设计
    所有的安邦发热电缆管道保温防冻系统电源的部分,都需要接上过流保护开关及对地漏电保护开关,作为必要的电气保护。与发热电缆相关的电气设备必须完全符合中国电气安装规范。

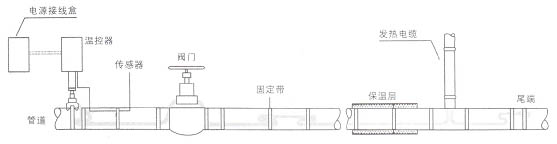

3.2.1 单一防冻系统图



发热电缆管道保温防冻系统图


    配件及辅材表:



接线底座
材料塑料钢,配有硅橡胶密封圈1,需另配固定带
电源接线盒
单向供电用,配有1套底座盒1个塑料钢接线盒,需另配固定带
电源接线盒
双向供电用,配有2套底座盒1个塑料钢接线盒,需另配固定带
玻璃纤维胶带
应高于4°C时安装,安装过程中临时固定发热电缆
铝胶带
不低于-40°C时安装,固定发热电缆及传热
连接铝带
用于管道和储罐
标签
沿已安装伴热管道线保温层外粘贴,标明内有电伴热线缆
探头固定带
固定感温探头于管壁


3.2.2 对于大型的、复杂的安邦发热电缆管道伴热系统,要使用与该系统匹配的标准配电箱。电缆的进口在箱体的底部,防护等级IP54,内装多路空气断路器,设有漏电保护装置。也可根据特殊的要求,配带报警装置。防冻保护系统通过环境温控器自动操作。



发热电缆管道伴热系统配电图


3.3 保温材料
    安邦发热电缆管道保温防冻系统采用的保温材料都是以玻璃纤维卷材和管壳为标准设计制作的,因此,我们推荐优先选用玻璃纤维卷材和管壳绝热产品。



发热电缆管道保温层材料


四、安装指南
1、安装要点
    1) 发热电缆和温控器的安装必须符合当地有关的电气安装规范。
    2) 发热电缆的弯曲半径必须不小于缆线自身直径的6倍。
    3) 发热电缆承受的张力不能超过25㎏。
    4) 发热电缆决不能放置在管道较锋利的边缘。严禁踩踏发热电缆,在任何时候都应小心保护发热电缆。
    5) 安装发热电缆前,更重要的一项是检查管道是否损坏或滴漏。
    6) 发热电缆必须展平,常规发热电缆避免出现电缆线交叉接触现象。
    7) 发热电缆和管道的连接必须以不破坏缆线为前提。
    8) 首先使用玻璃纤维胶带将发热电缆预固定,最终交工的发热电缆固定材料使用安装铝带或铝胶带,这样可保证发热电缆安装在管道上的安全。
    9) 发热电缆通过间距为不大于50㎝的安装铝带或铝胶带,被快速地安装在管道上,以确保管道表面和发热电缆保持紧密接触。
    10) 发热电缆和冷末端之间的接线盒同样用安装铝带或安装卡子紧固。传感器的探头部分应放置在位于管道顶端的发热电缆弯曲处的中央。
    11) 所有的管道应以明确的方式标志,表明电热缆线安装于此。同时,该处还应设置一个醒目的警示标志。
    12) 当发热电缆线在底下安装时,应在管道顶端或安装位置放置(红色、黄色等)塑料带,以表明电缆线位于此。
    13) 如发热电缆线在地面上安装时,应保持其安装的安全、稳固,并且安装处应设置一个醒目的警示标志。
    14) 在寒冷环境下安装发热电缆时,气候会使发热电缆变硬,使其难以弯曲。为保证安装质量,应把发热电缆展平,将发热电缆与电源接通,过一小段时间后发热电缆就会恢复其原有的柔韧性,使发热电缆能够紧密的贴在管道上。
    15) 在安装现场环境温度低于-5℃时,发热电缆不宜安装。
    16) 发热电缆安装完成后,必须检查发热电缆的电阻值和绝缘电阻,并接通临时电源,确保发热电缆发热后,才能安装保温层。

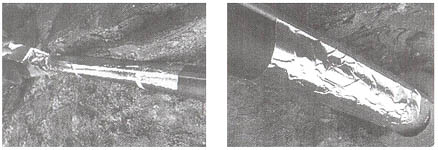

    注意:非金属管道安装发热电缆一定要用铝带将发热电缆和管道裹住,见下图:



发热电缆非金属管道安装


2、安装程序
2.2 发热电缆安装步骤:
2.2.1 由电源处开始安装,电源端头应甩在电源处(先不接电),管道至电源之间的电缆应加软质套管。



端头电源处


2.2.2 沿管道铺设电缆,铺设方式主要有以下三种:
第一种:直线缠绕
    将一根或多跟电缆沿管道一边直线放置,用铝胶带或安装铝带将发热电缆固定在管道的下半端,固定间距不大于50㎝。



发热电缆直线缠绕


第二::波浪缠绕
    将线缆以波浪方式与管道附合在一起。按设计每米所需负荷确定每米管道所需要电缆长度,然后再确定波浪曲率半径R,铺设时应尽量使波幅均匀,以保证电缆系统的均匀散热,用铝带沿波浪曲线粘贴发热电缆,或用铝胶带(安装铝带)粘贴弯曲处。



发热电缆波浪缠绕


第三种:螺旋缠绕
    将发热电缆按每米管道所需电缆长度均匀地以螺旋状缠绕在管道上,用铝胶带沿螺旋方向固定,或用铝胶带(安装铝带)固定发热电缆与管子上端处。



发热电缆螺旋缠绕


2.2.3 发热电缆沿管道铺设完毕后开始安装感温探头,感温探头安装在管道壁上,用铝胶带固定,应与管道壁紧贴并远离发热电缆,同时远离发热体1m以上。感温探头应安装于较隐蔽的位置,以免受损。
2.2.4 检查及调试
    * 检查发热电缆外观是否完好无损
    * 测试绝缘电阻
    * 通电测试发热电缆是否可以正常工作
    * 记录测试结果
2.2.5 按设计要求安装管道保温层
    注意事项:
    * 施工时管道、保温材料必须干燥。
    * 注意避免损伤发热电缆。
    * 施工完毕之后立即对发热电缆进行绝缘测试。
    * 在保温层外贴上标签。
2.26 安装温控装置
    * 按设计要求安装温控装置
    * 按照温控装置产品说明书将电缆感温探头与温控装置进行连接,完成整个电缆伴热系统的安装,按设计要求的电压供电。
    * 温控装置安装之前应检查设定温度是否正确,否则应加以调试。
2.2.7 系统测试
    * 视察所有管道、保温层,所有配件都已正确安装。
    * 将全部回路的空气保护开关关掉。
    * 用摇表检测每个回路并作好记录。
    * 通过测试检查系统启动是否自如。
    * 系统测试完毕后填写施工验收报告。


安邦发热电缆—道路化雪系统


    本系统可用于坡道、桥梁、车行道、人行道、停车场、室楼梯等室外设施的融雪化冰,保证行人地区安全。本系统可适用于沥青、混凝土和砖瓦等特殊路面。

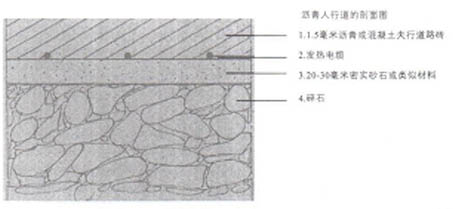

道路化雪结构图



坡道化雪结构图

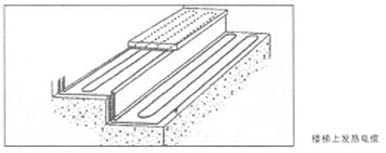

楼梯、楼道道路化雪结构图


1、特点
    安全:本系统为人们提供安全生活空间。冬天冰雪为行人和车辆造成的不便以及对建筑物的损害将不复存在。尤其是在盲道上的安装,为盲人在冬季的出行提供安全保证。能自动测出工作地区溶解要求,适时启动和关闭。
    经济合理:本系统铺设地区的冰雪在任何时候都能清楚,避免了大量撒盐、人工铲雪及冰霜带来的危害。交通事故得以减少,行人和车辆的安全性得以提高。
    环保:清理冰雪及撒盐等对自然环境造成严重破坏,而本系统是采用最清洁、有效的电能,深受用户喜爱。
2、计算:
    将要安装的负荷大小原则上是通过涉及气候条件和控制系统的安装要求来确定的。
    对于连续运行和手动控制,可以使用下列负荷:
    道路表面:两侧走道和类似情况:大约250W²/m(23w/sqft)外部楼梯:270-300 W²/m(25-27w/sqft)对于间歇运行或全自动控制,安装负荷应在300-400 W²/m(28-37 w/sqft)的范围内,甚至可能达到600 W²/m(56 w/sqft)。对于宽度约为400毫米的车轮来说,单轧负荷约为100 W²/m(30W/ft)。
3、构造:
    道路,车道,两侧走道等:
    发热电缆应安装在密实的沙石或类似物上面。如果发热电缆被安装在隔热层上面,应使用线网,以防止电缆被压入隔热层。结构基础应没有霜冻,以避免不均衡的霜冰影响。一般在电缆上覆盖50毫米沥青,混凝土或沙和混凝土梯上的安邦发热电缆应敷设在阶梯的纵长方向上,这样它们只能敷设在水平表面上。电缆可以被50毫米的找平层或嵌在砂浆内的铺路板所覆盖。通常,在小楼梯上,在各阶梯上使用绕4-5圈的单或双导线装置。
4、发热电缆的选择
    使用串联阻抗安邦发热电缆:单发热电缆或双导发热电缆装置用于小面积,单导发热电缆用户自定装置用于大面积。



发热电缆自定装置用于大面积


    如果设计和选择用户自定的电缆,应使用图表中的阻抗数值。
    注:在使用长的电缆时,可能遇到潜在的电容量问题。
计算融雪装置的发热电缆布线间距



计算融雪装置的发热电缆布线间距
负荷需求
产品部件
自定义长度
w/m2
w/sqft
17w/m
5.2w/ft
25w/m
7.6w/ft
30w/m
9.1w/ft
50w/m
15.2w/ft
160
15.0
10
4
-
-
-
-
-
-
180
16.5
9
3
13
5
-
-
-
-
200
18.5
8
3
12
4
-
-
-
-
240
22.0
-
-
10
4
12
5
-
-
260
24.0
-
-
9
3
11
4
-
-
300
28.0
-
-
8
3
10
4
-
-
400
37.0
-
-
6
2
7
3
10
4
500
46.0
-
-
-
-
6
2
8
3
600

56.0
-
-
-
-
-
-
6.5
2


5、安装
    发热电缆应该均匀布置,避免发热电缆集中在一起,否则将造成电缆和表面温度的不均衡,不舒适,甚至还有可能造成危险。在覆盖住电缆前和后应立即测量绝缘阻抗和导线阻抗。应注意,在高温时,测出的绝缘阻抗值较低,例如测量热沥青中的电缆。
6、混凝土找平层和沥青工程

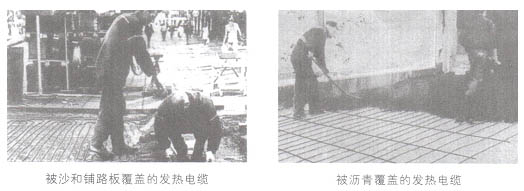

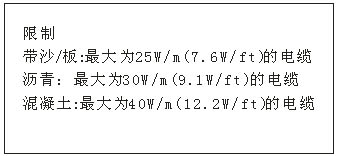

    在覆盖发热电缆时应特别小心。不要在发热电缆上扔石块和板。沥青温度不要高于130℃(266F)在覆盖和压实整个厚度前,应先人工在发热电缆上覆盖一层沥青。



沙石、铺路板、及沥青铺设的发热电缆


安邦发热电缆—屋檐、天沟化雪系统


    安邦发热电缆融雪化冰系统适用于各种屋顶建筑,可以防止融化的冰雪滞留于天沟,并可保护房屋正面及屋顶不受冰雪损害。可用于排水沟、屋顶天沟的融雪化冰和屋面融雪。



屋檐融雪


1、特点:
    *安全:高效便利的排水系统可以防止屋顶天沟及下水管的损坏,保证屋顶不结冰雪、冰柱。
    *自动:它能自动测出工作地区的溶解要求,适时启动和关闭。
    *经济合理:本系统的安装及使用成本非常经济,避免了事故造成的损坏和维修,保证使用寿命。
    *环保:本系统是采用最清洁、有效的电能,深受用户喜爱。
2、屋面、天沟、排水沟和管道铺装功率:



天沟融雪、排水沟融雪


    暖层面:
    是隔热性能差的层面,通过层面结构的热损失在屋面的积雪下形成较高的温度,使得积雪融化,而后,又在较冷的屋面排水沟末端冻结。
    冷屋面:
    是隔热性能好的屋面,在冬季后期会经常遇到结冰的问题.阳光照射使屋面的冬雪融化,而流到阴影部位的排水沟时,融水又被冻结.
    暖屋面:排水沟每米40-50W
    冷屋面:排水沟每米30-40W
    金属排水沟和管道:排水沟50W/m,电缆25W/m
    木制排水沟和管道:排水沟36W/m,电缆18W/m
    塑料排水沟和管道:排水沟40W/m,电缆20W/m


安邦发热电缆—土壤加热系统


    发热电缆土壤加热系统是以电力为能源,发热电缆为发热体,通过补充土壤中的热量防止土壤冻结,使草绿常青。维护、维修成本低、安全可靠.适用于运动场、四季广场、花园草坪的土壤加热。
1、特点:
    环保:不会破坏绿色自然环境,最大限度的降低对已建成的草坪的损害.而本系统是采用最清洁、有效的电能,深受用户喜爱。
    自动:它能自动测出工作地区的加热要求,适时启动和关闭。
    节约:本系统的安装使用成本非常经济,节省了播种、维护的开支,使草坪在最短时间内恢复使 用。本系统免维修,保证使用寿命。

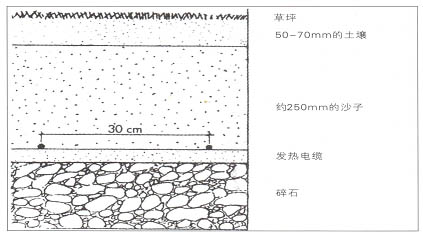

2、负荷选择:
    对于市场,花园等的土壤加热,负荷需求约为5W/㎡℃(10.26W/sqft/F)。对于运动场的土壤加热,负荷通常为50-70W/㎡(4.5-6.5W/sqft)。
3、安装:
    按发热电缆的选择和实际安装方位分别进行考虑。
    土壤加热示例:注:注:在埋入前,必须检查绝缘阻抗和导线的连续性。



土壤加热发热电缆结构图


安邦发热电缆—卫生间发热电缆系统


    根据卫生间的特殊性专门设计和开发的安邦发热电缆卫生间低温辐射供暖系统,具有最佳舒适度、最高调控性和最小的能耗量的特点,是卫生间采用发热电缆低温辐射供暖的最理想选择。能够真正的利用有效的空间,达到最理想的采暖效果。
1、特点:
    * 最佳舒适度:科学证明当人体脚部温度比头部温度3-5℃,人体感觉最为舒适。
    * 运行成本经济合理:精确的电子恒温器保证了高水平的能量利用,节省电能。
    * 隐形系统:安装在地板材料下面——一个隐藏的热源为家居的装饰设计提供了很大的方便和安全的自由。
    * 个别设计的解决方案:可以为每一个具体的房间个别设计,不受房间大小、形状等的限制。
    * 经久耐用:安装在地板材料下地水泥层中,不受外界因素的影响。使用寿命
   长达50年,厂家给予发热电缆10年的保持期。
2、测量与安装
    * 测量卫生间的大小尺寸并画好草图,标出发热电缆的排布以及恒温器的位置。
    * 测量坐便器的大小并在草图上标出.因为发热电缆应尽量均匀的分布于房间的空旷地面,发热电缆应绕过排水管,清洁盆下的水管及其它任何附连于地面的设施,以免将来家族维修有关管道设施时损伤发热电缆。
    * 从计划安装恒温器的位置(墙上)到距离1米远的地面,凿出一条宽度和深度10㎜的浅槽。将用于安装传感器的塑料管用胶固定在浅槽中。传感器管道尽头应用胶布密封,以避免水泥或混凝土进入管道。
    * 清洁准备好地面,将发热电缆固定于地面。
    * 发热电缆安装结束后,请务必测量发热电缆的阻值,阻值大小应与标签上的标志一致,在5%--10%的范围以内。您现在则可以选择使用自流平水泥或其它地板粘胶剂。
    * 抹上地板粘胶剂,或自流平水泥覆盖发热电缆。
    *安装上新的地板。
3、 产品规格
    卫生间地面按照短期停留区域设计,地面设计温度为32℃,200W/㎡.热地面电缆的规格见右面表1:



长(mm
(mm)
面积
功率(W
1350
1700
2.29
460
1050
1400
1.47
290
1050
1100
1.15
230
1050
800
0.84
170
750
800
0.60
120
1050
500
0.52
100
7650
500
0.37
75
450
500
0.22
45



所属类别:技术服务
该资讯的关键词为:电地暖安装,发热电缆安装,发热电缆低温辐射供暖,发热电缆低温辐射供暖系统设计指南

皖公网安备 34118102000552号
